創建一個新的PCB文件
在將原理圖設計轉變?yōu)?a href="http://www.maidoule.net" target="_blank">PCB設計之前，需要?jiǎng)?chuàng)建一個新的PCB和至少一個板外形輪廓（board outline）。在Altium Designer中創建一個新的PCB的最簡單的方法就是運用PCB板向?qū)?，它可讓您根?jù)行業標準選擇自己創建的自定義板的大小。在任何階段，都可以使用后退按鈕檢查或修改該向?qū)У闹绊?yè)面。
圖12 PCB板向?qū)?/strong>
用PCB向?qū)?chuàng)建一個新的PCB用的PCB向?qū)?，步驟如下：
1. 創建一個新的PCB，點擊PCB Board Wizard，在Files底部的New from Template選項內點擊PCB Board Wizard部分。如果在屏幕上沒有顯示此選項，按一下向上箭頭圖標關閉一些上層上面的選項。
2. 打開PCB Board Wizard向?qū)Ы缑妫瑔螕粝乱徊嚼^續。
3. 設置測量單位Imperial，例如1000mil = 1英寸。
4. 向?qū)У牡谌?yè)可選擇需要的板綱要形。本頁將確定我們自己的電路板尺寸。從板綱要形列表中選擇Custom，并點擊下一步。
5. 在下一頁，輸入自定義板的選項。對于例子給出的電路，2 × 2英寸的板便足夠了。在Width和Height中選擇Rectangular和type 2000。取消選擇Title Block＆Scale，Legend String和Dimension Lines。單擊Next繼續。
6. 此頁用于選擇板的層數。例子中的電路需要兩層信號層而并不需要電源層。單擊Next繼續。
7. 選擇thruhole vias only設置設計中的孔類型，并點擊Next。
8. 下一頁用于設置元件/布線選項。選擇Through-hole components選項并設置One Track與臨近焊盤之間可以通過的線的數量。單擊Next。
9. 下一頁用于設置一些設計規則，如線的寬度和孔的大小。離開選項則設置為默認值。單擊下Next。
10. 單擊Finish。PCB Board Wizard已經設置完所有創建新板所需的信息。PCB編輯器現在將顯示一個新的PCB文件，名為PCB1.pcbdoc。
11. PCB文件顯示出一個預設大小的白色圖紙和一個空板（黑色為底，帶柵格），如圖13所示。如果需要關閉，選擇Design>>Board Options，并在板設置對話框中取消選擇Display Sheet。用戶可以用Altium Designer的其它PCB模板來添加邊界，柵格參考和標題。
如需了解更多有關board shapes，sheets和templates，請翻閱參閱Preparing the Board for Design Transfer手冊。

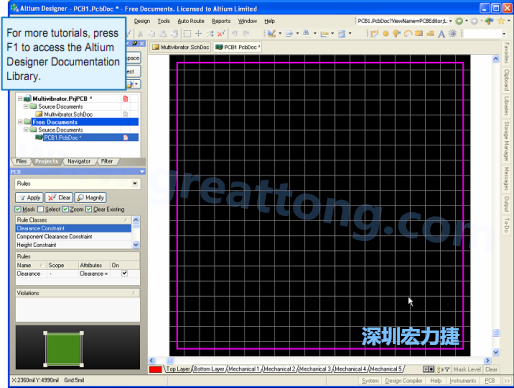

圖13 PCB文件
12. 現在圖紙已關閉，如需顯示板的形狀，選擇View>>Fit Board [快捷鍵: V，F(xiàn)]。
13. PCB文件自動添加（連接）工程并被列在Projects中源文件里工程名的下方。通過選擇File>>Save As重新命名新的PCB文件（帶.PcbDoc擴展名）。瀏覽到用戶想存儲PCB的位置，在File Name里鍵入文件名multivibrator.pcbdoc，并點擊Save。
在工程中添加一個新的PCB
如果要將PCB文件作為自由文件添加到一個已經打開的工程中，則需在Projects中右鍵單擊PCB工程文件，并選擇Add Existing to Project。選擇新的PCB文件名并點擊打開。 現在PCB文件已經被列在Project下的Source Documents中，并與其它工程文件相連接。用戶也可直接將自由文件拖拉到工程文件下。保存工程文件。
導入設計
在將原理圖的信息導入到新的PCB之前，請確保所有與原理圖和PCB相關的庫是可用的。因?yàn)橹挥心J(rèn)安裝的集成庫被用到，所以封裝已經被包括在內。如果工程已經編譯并且原理圖沒有任何錯誤，則可以使用Update PCB命令來產生ECOs（Engineering Change Orders 工程變更命令），它將把原理圖的信息導入到目標PCB文件。

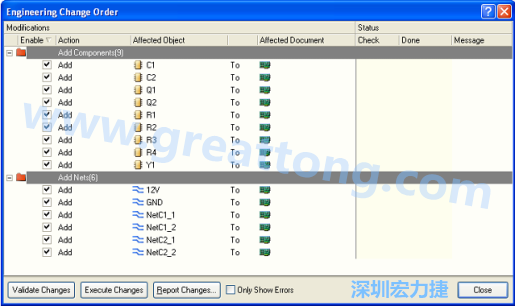

圖14 信息導入
更新PCB
將原理圖的信息轉移到目標PCB文件：
1. 打開原理圖文件，multivibrator.schdoc。
2. 選擇Design>>Update PCB Document（multivibrator.pcbdoc）。該工程被編譯并且工程變更命令對話框顯示出來，如圖14所示。
3. 點擊Validate Changes。如果所有的更改被驗證，狀態列表(Status list)中將會出現綠色標記。如果更改未進行驗證，則關閉對話框，并檢查Messages框更正所有錯誤。
4. 點擊Execute Changes，將更改發送給PCB。當完成后，Done那一列將被標記。
5. 單擊Close，目標PCB文件打開，并且已經放置好元器件，結果如圖15所示。如果用戶無法看到自己電路上的元器件，請使用快捷鍵V，D（View>>Document）。

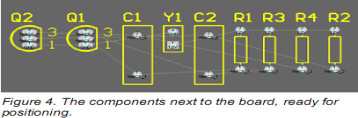

圖15 元器件封裝放置完成
