一、什么是信號完整性？為什么高速PCB必須重點關注？
在傳統低速電路中，PCB只要“電氣連接正確”，系統通常就能正常工作。
當信號的上升沿足夠快時，PCB走線不再是理想導線，而是具有分布參數的傳輸線。此時，任何不合理的設計，都會直接影響信號波形，這就是信號完整性（Signal Integrity, SI）問題。
工程經驗與行業文獻普遍認為：
當信號上升沿時間 ≤ 走線傳播延遲的 1/6～1/10 時，必須按高速信號進行設計
這也是為什么 DDR、PCIe、USB、LVDS、SerDes 等接口，對PCB設計要求極高。
二、高速PCB設計中，常見的信號完整性問題有哪些？
從實際項目經驗來看，高速PCB中最容易出現的問題主要集中在以下幾類：
1. 信號反射
由于阻抗不連續，信號在走線中來回反射，造成過沖、欠沖和振鈴。
常見誘因包括：
- 阻抗未受控
- 過孔數量過多
- BGA 扇出不合理
- 連接器或接口突變
2. 串?dāng)_（Crosstalk）
相鄰信號線之間發生電磁耦合，導致誤觸發或時序錯誤。
多發生在：
- 高速并行總線
- 差分線間距不足
- 信號線參考層不連續
3. 時序偏移（Skew）
多條相關信號到達時間不一致，影響數據采樣窗口。
典型場景：
- DDR 地址 / 數據線
- 差分信號對內不等長
4. 電源完整性不足引起的信號問題
電源噪聲通過芯片耦合到信號通道，造成抖動、誤碼。
三、解決高速PCB信號完整性問題的核心設計思路
高速PCB設計不是“補救式優化”，而是系統性規劃。
核心可以歸納為五個關鍵詞：層疊、阻抗、走線、過孔、電源。
四、高速PCB信號完整性優化的關鍵方法
1. 層疊結構設計：決定信號質量的基礎
在高速PCB設計中，層疊結構優先于走線規則。
合理層疊的基本原則是：
- 高速信號層必須緊鄰?fù)暾麉⒖嫉貙?/span>
- 電源層與地層成對布置，降低電源回路阻抗
- 避免高速信號跨分割地或跨電源島
典型高速多層板（如 8 層板）結構示例：
- 頂層：高速信號
- 內層：完整地
- 中間層：高速/中速信號
- 內層：電源
- 底層：低速信號
這種結構可以顯著改善回流路徑連續性。
2. 阻抗控制：避免反射的核心手段
高速信號設計的本質之一，就是阻抗匹配。
常見阻抗要求包括：
- 單端信號：50Ω
- 差分信號：90Ω / 100Ω
影響阻抗的因素主要有：
- 線寬、線距
- 介質厚度
- 介質常數（Dk）
- 銅厚
- 層疊結構
因此在PCB設計階段，需要：
- 根據板材與層疊進行阻抗計算
- 與PCB廠家確認可實現的工藝能力
- 在設計文件中明確標注阻抗要求

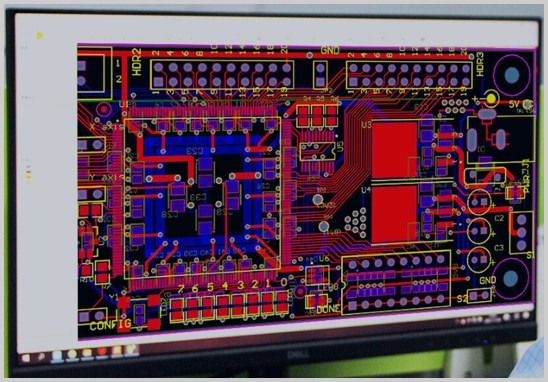

3. 高速信號走線規則：少就是穩
在高速PCB設計中，走線不是越“工整”越好，而是越“簡單”越好：
- 盡量短，減少延遲和損耗
- 盡量直，避免無意義繞行
- 減少過孔數量
- 避免 90° 轉角，使用 45° 或圓弧
- 差分線等長、等距、同層、同參考
對于 DDR、SerDes 等接口，還需要進行精確等長匹配。
4. BGA 與盲孔 / 埋孔設計：高速板的關鍵能力點
在高密度高速PCB中，BGA 封裝幾乎不可避免，而過孔結構直接影響信號完整性。
優化思路包括：
- 合理選擇 BGA 扇出方式
- 高速信號盡量避免使用貫穿通孔
- 使用盲孔、埋孔縮短過孔長度
- 減少過孔殘 stub 引起的反射
這也是高精密、多層高速PCB設計能力的重要體現。
5. 電源完整性設計：高速信號穩定的“隱形基礎”
大量工程案例表明，
高速信號異常，最終往往源于電源不穩定。
實用設計建議包括：
- 去耦電容靠近芯片電源引腳
- 多容值電容組合使用
- 電源與地層保持完整、低阻抗
- 避免高速信號跨越電源分割區
五、高速PCB設計，更需要“從原理圖到量產”的整體能力
高速PCB信號完整性，并不是單一技術點能解決的問題，而是貫穿：
- 原理圖理解與接口識別
- 高速信號分類與規則制定
- 層疊與阻抗方案設計
- BGA、高密度扇出設計
- BOM 建立與物料選型
- PCB 制造與 PCBA 工藝協同
這也是越來越多企業選擇專業PCB設計公司的核心原因。
六、結語：高速PCB設計，前期決定成敗
高速PCB一旦進入打樣和量產階段，修改成本會急劇上升。
把信號完整性問題前移到設計階段解決，是最省成本、也最可靠的方式。
對于只提供原理圖、希望一次把板子設計對、做穩的客戶來說，選擇具備多層、高精密、BGA及盲埋孔設計經驗的PCB設計公司，將大幅降低項目風險。
