PCBA大講堂：增加電路板零件對應力的抵抗能力

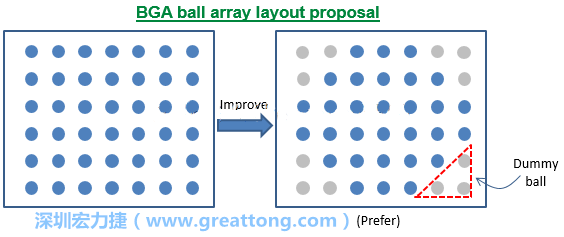

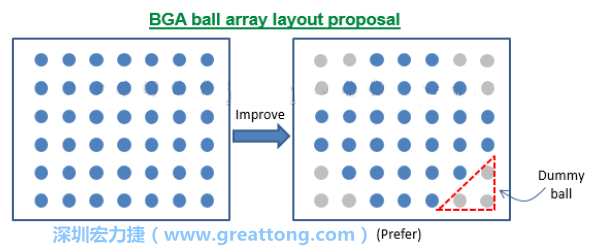

2.針對BGA封裝的四個角落不要設計錫球或使用Dummy-ball
如果你有在顯微鏡下仔細研究過BGA破裂的實際現象，應該會發現絕大部分的BGA都是從外邊四個角落處的錫球開始破裂的，這是因?yàn)锽GA四個角落對于板彎的力距是最遠的，所以它們也是板彎板翹后承受最大應力之處，當然也就最容易發生焊錫破裂。
所以，在BGA封裝設計時如果可以在其四個角落的地方設計沒有功能訊號的假球（Dummy-ball）或是直接不要植球，都可以有效的起到保護BGA四個角落焊點的目的，并降低錫球破裂的風險?，F(xiàn)在已經有許多的SRAM及DDR的BGA封裝采用這樣的設計了，不過深圳宏力捷認為CPU及MCU才是最應該導入這種設計的BGA，因?yàn)樗鼈兊某叽缱畲蟆?/div>
3.較薄PCB采用回焊過爐載具或全程載具降低板彎變形風險
深圳宏力捷認為，PCB厚度如果在1.2mm以下應該采用「回焊過爐載具(reflow carrier)」，如果是在1.0mm以下可能還必須采用「全程載具(full process carrier)」，即使是1.6mm含或以上的板子，可能都要視情況采用SMT載具。
使用SMT載具最主要目的當然是為了降低及防止PCB彎曲變形，一旦PCB發生變形，在其后續的測試及PCBA組裝制程中，都會承受額外的彎曲應力，因?yàn)樗械闹尉咴O(shè)計都是假設PCB是平的。使用治具測試時，治具反而會給予應力嘗試掰平PCB，而且彎曲變形的PCB對大型零件的焊接也非常不利，尤其是對BGA及LGA這種零件，因?yàn)槠浜稿a會被拉長變細或擠壓變胖，相對的降低其承受應力的能力。
建議延伸閱讀：
PCB之所以會在過回流焊時彎曲變形，是因?yàn)槲覀儸F(xiàn)在無鉛制程所采用的PCB都僅為Tg150的板材，意思就是溫度過了150℃后板材就會開始軟化。而無鉛制程的回流焊溫度則高達250℃上下，也就是說現今的PCB只要經過回流焊爐后多多少少一定都會產生形變，而且PCB板厚越薄的，在回流焊爐中軟化形變的就越嚴重。當然還有其他因素可能會影響到板彎，比如說板子上的銅箔分布均勻度，有無過重零件，板子尺寸大小、合板的連筋大小與位置...等，溫度則是最大的貢獻因子，使用載具可以強迫PCB過爐時維持其平整度，降低板彎變形量。
不過，深圳宏力捷必須強調：【使用載具雖然可以有效抑制PCB變形，但卻不能絕對解決BGA錫裂的問題】，如果你的板厚已經到了0.8mm以下，老實說即使不在高溫下隨便都可能彎曲，一個操作不慎就錫裂，那真是沒搞頭。另外，會板彎板翹的不僅僅PCB，就連BGA上載板也會。載板雖然使用高Tg的材料，但頂多也就是Tg175，設計不良的BGA過爐時可能彎曲得跟香蕉都有得比，只能說有天才研發（R&D）在，制程就只能多擔待。
建議延伸閱讀：
