為了提高傳輸速率和傳輸距離，電腦和通訊產業正逐步轉移到高速串列匯流排，在晶片-晶片、板卡-板卡與背板間實現高速互連。這些高速串列匯流排的速率正從過去USB2.0、LVDS及FireWire1394的幾百M(fèi)bps，提升到當前PCI-Express G1/G2、SATA G1/G2、XAUI/2XAUI、XFI的數Gbps，甚至達10Gbps，這意味著電腦與通訊業的PCB廠商對差分走線的阻抗控制要求將越來越高，因此使
PCB制造商及
高速PCB設計人員面臨前所未有的挑戰。本文將結合PCB業界的測試標淮IPC-TM-650手冊，討論真實差分TDR測試方法的原理及特點。
IPC-TM-650測試手冊是一套全面性PCB產業測試規格，從PCB的機械特性、化學特性、物理特性、電氣特性、環境特性等方面提供了詳盡測試方法及測試要求。該手冊的2.5節描述了PCB電氣特性，而其中的2.5.5.7a則全面介紹了PCB特征阻抗測試方法和相應的測試儀器要求，并包含了單端走線和差分走線的阻抗測試。
TDR基本原理

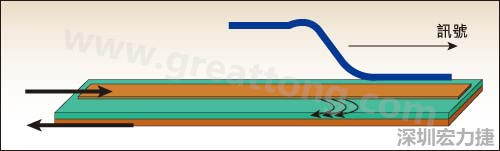

圖1是一個階躍訊號在傳輸線(如PCB走線)上傳輸時的示意圖。而傳輸線是透過電介質與GND分隔的，就像無數個微小的電容器并聯。當電訊號到達某個位置時，就會使該位置上的電壓產生變化，如同為電容器充電。由于傳輸線在此位置上具備對地電流迴路，因此會產生阻抗。但該阻抗只有階躍訊號自身才能感覺到，這就是所謂的特征阻抗。

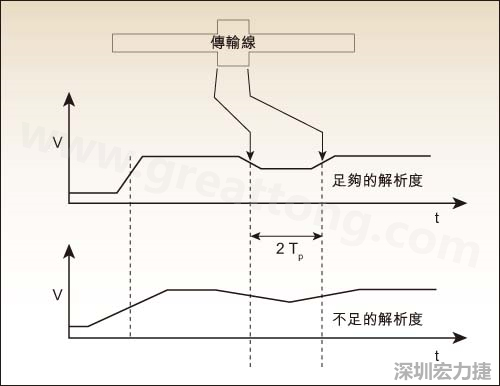

當傳輸線上出現阻抗不連續的現象時，在阻抗變化之處的階躍訊號就會產生反射現象，若對反射訊號進行取樣并顯示在示波器屏幕上，就會得到圖2所示的波形，該波形顯示了一條被測試的傳輸線在不同位置上的阻抗變化。

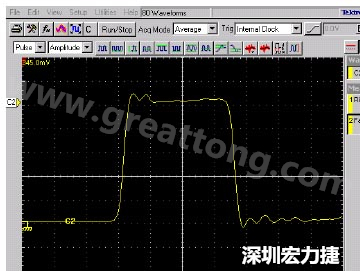

我們可以比較圖2中的兩個波形。這是使用兩臺解析度不同的TDR設備在測試同一條傳輸線時獲得的測試結果。兩款設備對傳輸線阻抗變化的反映不同，一個明顯而另一個不明顯。TDR設備感測傳輸線阻抗不連續的解析度主要取決于TDR設備發出之階躍訊號上升時間的快慢，快的上升時間可獲得高解析度。而TDR設備的上升時間往往和測試系統的頻寬相關，頻寬高的測試系統擁有更快的上升時間。從另一個角度考慮，TDR設備的系統頻寬限制了TDR測試的解析度。在IPC-TM-650測試手冊中，對TDR設備的上升時間是依照系統上升時間來定義。在測量一臺TDR設備的系統上升時間時，可以讓一臺TDR設備的輸出短路，此時可測出該TDR設備的(上升及下降時間)。圖3的TDR設備系統上升時間約為28ps。
圖1：階躍訊號在傳輸線中的傳輸情況
圖2：TDR測試反映傳輸線的阻抗資訊
圖3：TDR系統上升/下降時間的測定

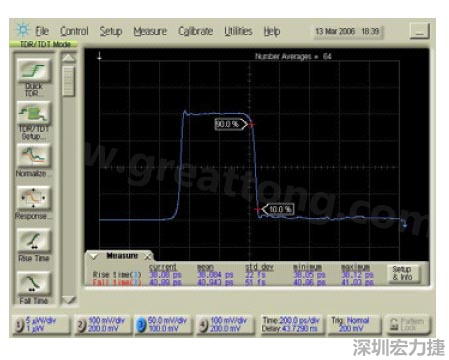

圖4是另一臺TDR設備的系統上升/下降時間測試結果，約在38ps~40ps之間。這代表不同的TDR設備在系統上升/下降時間上有很大區別，因此其呈現的傳輸線阻抗測試解析度也有很大不同。
圖4：另一臺TDR設備的上升/下降時間測量結果
系統上升時間和解析度的關系可用下列公式表示：
Resolution= (tsys*V)/2，V為電訊號在被測試傳輸線上的傳輸速率。

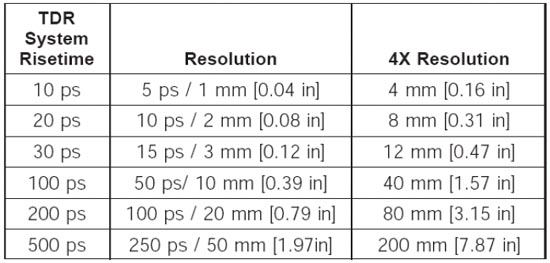

為方便測試者瞭解TDR測試解析度及PCB走線的最小測試長度，IPC-TM-650測試手冊也提供了速查數據(圖5)。
圖5：IPC-TM-650測試手冊提供的對照表
差分TDR設備基本要求
在以往的IPC-TM-650手冊中，對PCB差分TDR測試的要求較為寬松。手冊中允許測試者根據TDR測試設備的情況使用兩種不同的方法。
方法一：當測試者擁有差分TDR測試設備時，測試設備同時打出兩個幅度相等、方向相反的階躍脈沖，并透過這對差分訊號的相互作用直接測出差分走線阻抗。
方法二：當測試者沒有差分TDR測試設備時，測試設備在差分走線(A線與B線)時，先在A線上打出階躍訊號，測試A階躍訊號在A線上的反射特性記為AA，同時測出A階躍訊號在B線上的感應訊號，記錄為BA。隨后，在B線上打出階躍訊號，測試B階躍訊號在B線上的反射特性記為BB，同時測出B階躍訊號在A線上的感應訊號，記錄為AB。透過對獲得的AA、AB、BB、BA四個數值進行計算，可得出差分走線阻抗。該方法又稱為‘偽差分(Super-Position)’。
但是在目前的最新版IPC-TM-650手冊中，僅僅保留了方法一中的真差分TDR測試描述。而不再有方法二的‘偽差分’TDR測試方法描述。以下將就兩種差分TDR測試方法進行對比。
1. 真差分測試法

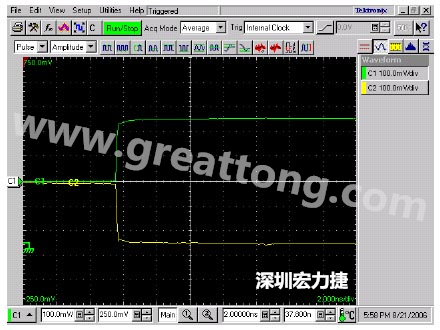

如圖6所示：階躍訊號A和階躍訊號B是一對方向相反、幅度相等且同時發出的差分階躍訊號。我們不但在差分TDR設備上看到差分的階躍訊號，當使用一臺即時示波器觀測這對階躍訊號時，也能證實這是真正的差分訊號。
圖6：真實差分TDR測試系統顯示的波形
由于注入DUT(待測設備)中的TDR階躍脈沖是差分訊號，因此TDR設備可以直接測出差分走線的特征阻抗。使用差分階躍訊號進行真差分TDR測試，為使用者帶來的最大好處就是可以實現虛擬接地，如圖7所示。
圖7：虛擬接地原理
由于差分走線和差分訊號是平衡的，差分訊號的中心電壓點和地平面是等電勢的，因此在使用差分階躍訊號進行差分TDR測試時，只要保證通道A和通道B共地，即無需與DUT之間接地。
2. 偽差分法

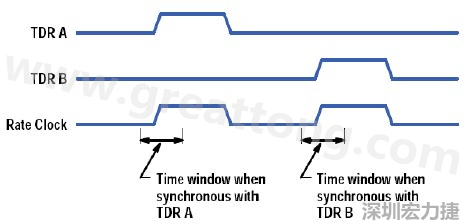

如圖8所示，階躍訊號A和階躍訊號B并非同時打出，且方向不是相反，因此注入到DUT中的階躍訊號完全不是差分訊號。
圖8：偽差分法TDR測試原理
在這種‘偽差分TDR’設備屏幕上，往往會經過人為的軟體調整，讓我們看到同時發出且方向相反的階躍訊號。

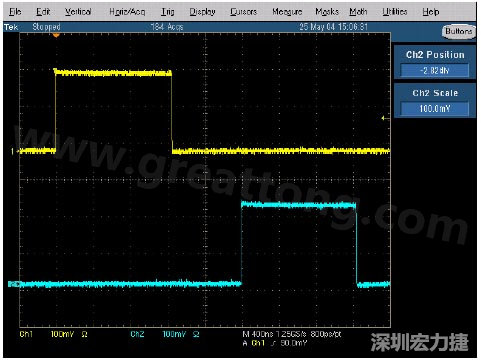

但若用一臺即時示波器來觀測這兩個階躍脈沖，則可看到如圖9所示的波形，可看出兩個階躍脈沖間的真實即時關系中存在著2us的時間差，即這兩個階躍訊號并不是差分訊號。
圖9：用即時示波器觀察‘偽差分’法TDR系統波形
這種TDR階躍脈沖稱為偽差分訊號，因?yàn)樗]有真正實現一個高速差分訊號的傳輸過程，即幅度相等，方向相反。因此這種方法不能直接測出DUT的差分阻抗，只能使用軟體計算方法對差分阻抗測試進行模擬運算。在TDR設備上得到經過運算的2個幅度相等，極性相反階躍脈沖。這種差分TDR測試帶來的侷限性是：無法真實獲得差分訊號間的同時相互作用、無法實現虛擬接地；且當進行差分TDR測試時，通道A和通道B的探棒都必須有各自獨立的接地點。但在PCB內部的真實差分走線附近往往找不到接地點，導致無法在PCB內部對真實的差分走線進行測量。

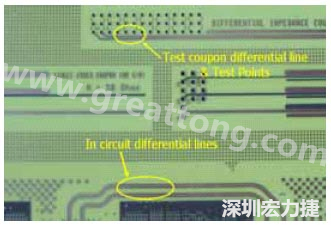

為解決偽差分TDR設備難以實現對PCB內部真實走線進行差分TDR測量的問題，一般的PCB生產商都會在PCB周圍加上具有接地點的差分走線測試條，稱為‘Coupon’，圖10為典型的PCB，上方是測試用‘Coupon’，下方是板內的真實走線。為方便探棒連接，測試點的間距通常達100mil (2.54mm)，已大幅超越差分走線間距；測試點旁邊還會放置接地點，間距同樣為100mil。
圖10：電路板上Coupon與真實走線的差別
Coupon測試的侷限性與差異
從圖10中可看到測試‘coupon’和板內真實走線間的差別：
1. 雖然走線間距、走線寬度一致，但coupon測試點的間距固定為100mil(即最初的雙列直插式IC接腳間距)，而板內真實走線的末端(即晶片接腳)間距是不同的，隨著QFP、PLCC、BGA封裝的出現，晶片接腳間距遠小于雙列直插式IC封裝間距。
2. coupon走線是理想的直線，而板內真實走線往往是彎曲的。PCB設計人員和生產人員很容易將coupon的走線理想化，但PCB上的真實走線則會因?yàn)楦鞣N因素導致走線不規則。
3. coupon與板內真實走線在整個PCB上的位置不同。coupon都位于PCB邊緣，在PCB出廠時往往會被生產商去掉。而板內真實走線的位置則相當多樣，有的靠近電路板邊緣，有的位于板中央。
由于上述差異，導致coupon的特征阻抗往往與板內真實走線阻抗存在幾項差異。首先是coupon測試點間距與coupon走線的間距不同，導致測試點與走線之間的阻抗不連續。而PCB內的真實差分走線末端(即晶片接腳)間距往往與走線間距相等或非常相近，因此會帶來不同的阻抗測試結果。
其次是彎曲的走線與理想走線反映的阻抗變化不一致。在走線彎折處的特征阻抗往往不連續，而coupon的理想化走線則不能反映由于走線彎曲所帶來的阻抗不連續現象。
第三是coupon與真實走線在PCB上的位置不同。目前的PCB均采多層走線設計，在生產時需經過壓制。當PCB壓制時，電路板上的不同位置所受到的壓力也不可能一致，如此將導致PCB不同位置上的介電常數不同，特征阻抗也當然不同。
由此可見，僅對PCB的coupon進行TDR測試并不能完全反映PCB內真實走線的特征阻抗。無論是PCB生產商、高速電路設計人員或制造者，都希望能對PCB內的真實高速差分走線直接進行TDR測試，以獲得淮確的特征阻抗資訊。阻礙真實測試的主要原因有兩項：難以找到差分TDR探棒的接地點；以及差分走線的末端間距是多變的。
差分TDR測試優勢
如果TDR設備發出的階躍訊號是差分訊號，就可以實現虛擬接地，即差分TDR探棒無需與被測試的PCB接地。只要測試者手中有一個間距可調的差分TDR探棒即可完成測試。

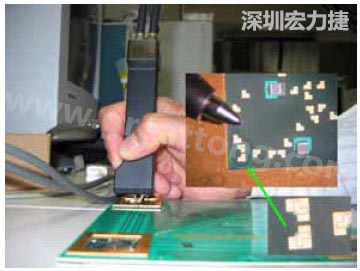

圖11是一個頻寬達18GHz的差分TDR探棒在進行差分TDR測試時的情況。它的探針間距可在0.5mm~4.5mm間連續可調，即使在測試一個比圓珠筆尖還微小的測試點時，仍能讓設計人員以單手完成作業。
圖11：高頻寬差分TDR探棒進行精密的TDR探測

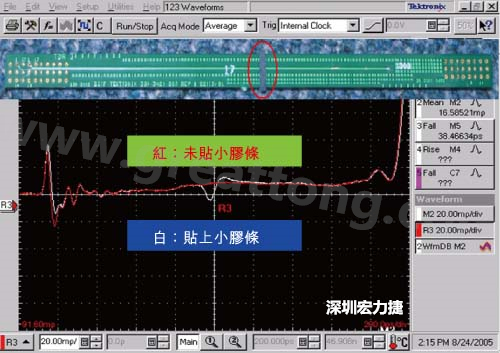

由于探棒頻寬達18GHz，因此可獲得很高的測試解析度，圖12是對coupon差分走線進行測試時獲得的結果。紅色波形是對coupon最初的測試結果，隨后在走線上貼上了一個很小的膠條(紅色圓圈所示部位)然后再進行測試，獲得了如白色波形的測試結果，顯示出僅貼上小膠條所帶來的微小阻抗不連續也能透過高頻寬差分TDR探棒清晰地反映出來。
圖12：高頻寬TDR差分探棒進行PCB差分探測獲得的結果
真實差分的TDR設備配合高頻寬差分探棒進行PCB差分特征阻抗測試時，無需在PCB內辛苦地尋找接地點，只要探針調整到合適的間距，即可輕松對PCB內的真實差分走線進行探測。
本文小結
使用一臺真實差分的TDR設備，并利用差分訊號可實現虛擬接地的便利性，再搭配間距可調的差分TDR探棒，將能輕松實現對PCB內真實差分走線的特征阻抗測量，讓
高速PCB設計人員和PCB制造商在進行PCB測試時獲得極高的測試效率和淮確的測試結果。
