1、為什么要等長，等長的重要性。

在 PCB設計中，等長走線主要是針對一些高速的并行總線來講的。由于這類并行總線往往有多根數據信號基于同一個時鐘采樣，每個時鐘周期可能要采樣兩次（DDR SDRAM）甚至 4 次，而隨著芯片運行頻率的提高，信號傳輸延遲對時序的影響的比重越來越大，為了保證在數據采樣點（時鐘的上升沿或者下降沿）能正確采集所有信號的值，就必須對信號傳輸的延遲進行控制。等長走線的目的就是為了盡可能的減少所有相關信號在 PCB 上的傳輸延遲的差異。



至于 USB/SATA/PCIE 等串行信號，并沒有上述并行總線的時鐘概念，其時鐘是隱含在串行數據中的。數據發(fā)送方將時鐘包含在數據中發(fā)出，數據接收方通過接收到的數據恢復出時鐘信號。這類串行總線沒有上述并行總線等長布線的概念。但因為這些串行信號都采用差分信號，為了保證差分信號的信號質量，對差分信號對的布線一般會要求等長且按總線規(guī)范的要求進行阻抗匹配的控制。



2、繞等長的命令和技巧

方法一：

第一步：連接好需要繞等長的線，。

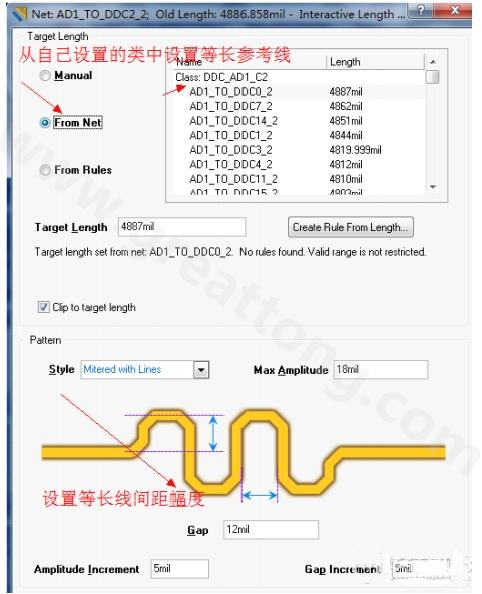

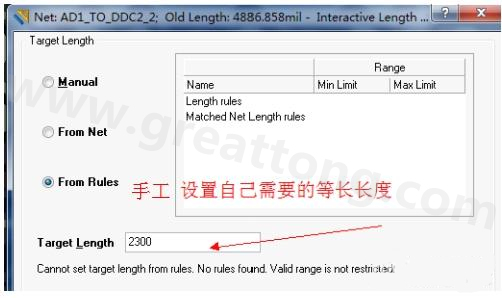

第二步：T+R 開始繞等長，TAB 鍵調出等長屬性設置框，如下圖：



第三步：滑動走蛇形線即可；

    其中“<”和“>”可以分別調整蛇形線的上下幅度，數字鍵 1 減小拐角幅度，數字鍵 2 增大拐角幅度、數字鍵 3 減小 Gap 間距、數字鍵 4 增大 Gap 間距：

方法二：Shift+A 可以直接在走線模式下饒點對點等長。設置屬性和方法一相同。
