一、SMT加工為什么要重視檢驗流程？
在SMT加工（Surface Mount Technology，表面貼裝技術）中，檢驗流程直接關系到PCBA產品的良率與可靠性。
很多客戶在找“SMT貼片加工廠”時，除了關心焊接精度和交期，更關注的是：成品的質量如何保證？
對于有多年SMT加工經驗的廠家，檢驗流程是每個環節的“質量防線”。從物料入廠到最終出貨，每一步都有對應的檢測標準和方法，確保交付的電路板性能穩定、外觀完好。
二、SMT加工產品的檢驗流程概述
一般完整的SMT加工檢驗流程包括以下幾個環節：
1. 來料檢驗（IQC）
- 檢查元器件外觀、封裝、型號是否與BOM一致；
- 測試關鍵元件的電性能；
- 檢查PCB板平整度、阻焊層、孔徑等是否符合工藝要求。
2. 印刷錫膏檢測（SPI）
- 使用錫膏厚度檢測儀（SPI）對錫膏印刷進行檢測；
- 檢查錫膏厚度、位置偏移、橋連、漏印等問題；
- 通過SPI可有效降低后續貼片焊接不良率。
3. 貼片后外觀檢測（AOI）
- AOI（自動光學檢測）是SMT貼片加工中的關鍵環節；
- 系統通過攝像頭拍照對比模板，檢測元件極性、偏移、漏貼、錯貼等問題；
- 檢測準確率高達98%以上，是SMT自動化檢測的重要手段。
4. 回流焊后焊點檢測（再AOI）
- 回流焊完成后再次使用AOI檢測，確保焊點飽滿、無虛焊、無橋連；
- 對重要IC位置和細間距器件重點檢測。
5. X-Ray檢測（主要針對BGA等隱蔽焊點）
- X-Ray可透視檢測BGA、QFN等器件底部焊球的焊接質量；
- 判斷是否存在虛焊、氣泡、偏位等問題。
6. ICT在線測試（In-Circuit Test）
- ICT測試主要檢測電路連接性、元器件參數是否正確；
- 通過針床治具自動測試，可快速定位焊接或元件故障點。
7. 功能測試（FCT）
- FCT模擬產品真實工作狀態，對整個PCBA的功能進行測試；
- 例如通信模塊通電測試、MCU程序燒錄驗證等；
- 這是最終出貨前最關鍵的質量關。
8. 最終檢驗（OQC）與包裝出貨
- 檢查外觀是否清潔、標簽信息是否正確；
- 進行抽檢通電測試，確認合格后封裝出貨。
三、SMT加工檢測常用設備
高標準的SMT加工檢驗離不開先進設備的支持：
- AOI自動光學檢測儀：用于貼裝與焊接后視覺檢測；
- SPI錫膏厚度檢測儀：控制印刷質量；
- X-Ray透視儀：專門用于BGA、QFN器件檢測；
- ICT/FCT測試系統：檢測電氣性能與功能完整性；
- 顯微鏡、萬用表、示波器等輔助設備：用于人工復查與精密測量。
四、SMT加工品質管控小貼士
1. 設計階段：提前評估PCB可制造性（DFM）；
2. 貼片階段：嚴格控制爐溫曲線與貼片精度；
3. 檢測階段：多點檢測，重點部位全檢；
4. 追溯管理：建立條碼系統，實現全程質量可追溯。
五、總結
SMT加工的每個檢測環節都不是可有可無的流程，而是確保產品質量的關鍵環節。從錫膏印刷檢測到功能測試，每一步都直接影響PCBA的最終性能。

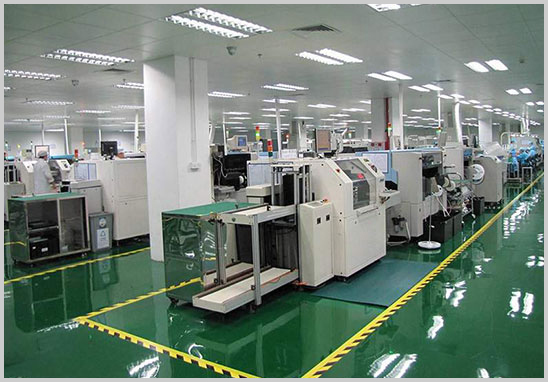

深圳宏力捷電子憑借20余年SMT加工經驗，配備多條全自動SMT貼片生產線與完善的檢測體系，可為客戶提供從PCB設計、貼片焊接、測試組裝到成品交付的一站式PCBA代工代料服務，確保每一片電路板都經得起時間與性能的考驗。
