一、什么是SMT貼片上料？
在SMT貼片加工中，“上料”指的是將電子元器件準確地安裝到貼片機的送料器上，并確保機器能夠根據程序自動吸取、識別和貼裝元件的過程。
簡單來說，上料是SMT貼片生產的起點，直接影響整個貼片加工的穩定性和良率。
二、SMT貼片上料的工作流程
1. 物料準備與檢驗
上料之前，操作員需要根據BOM清單（物料清單）和生產任務單準備好所有貼片物料。
常見物料形式包括：編帶料、管裝料、托盤料和散料等。
物料到位后，需進行以下檢查：
- 核對物料型號、規格、封裝與料號是否與BOM一致；
- 檢查物料外觀是否有受潮、破損或污染現象；
- 確認防靜電包裝是否完好；
這些步驟通常遵循《電子組裝工藝規范》（IPC-A-610）及企業內部質量標準執行。
2. 料盤貼標與信息錄入
每一種物料在上機前都需要貼上清晰的標簽（含料號、批次號、供應商、數量等），
然后錄入MES或ERP系統中，實現料號與貼片程序的對應，方便后續追溯。
這一環節是現代SMT貼片加工中信息化生產的重要體現。

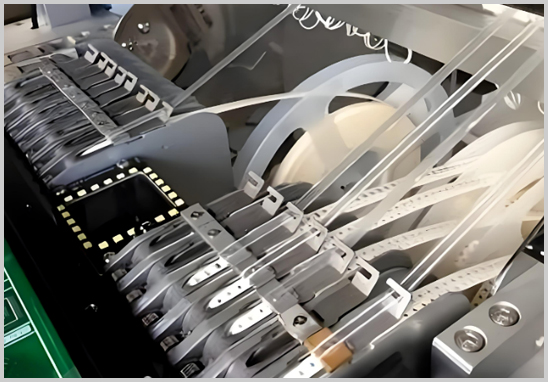

3. 選擇正確的送料器（Feeder）
不同封裝形式的元器件需要匹配不同類型的Feeder：
- 8mm/12mm/16mm編帶料Feeder：用于電阻、電容、小IC等；
- 管裝Feeder：用于長條形IC；
- Tray料架（托盤）：用于QFP、BGA等高價值芯片。
上料時，操作員要確認Feeder狀態良好、送料順暢，并根據貼片程序圖紙安裝到指定位置。
4. 上機確認與貼裝程序匹配
上料完成后，操作員需在SMT貼片機操作界面中確認：
- Feeder安裝位置與程序對應關系；
- 吸嘴類型與元件封裝匹配；
- 視覺識別系統能正確識別元件極性與方向。
這一步通常由經驗豐富的SMT技術員執行，確保“上料正確、方向無誤”。
5. 首件檢測與確認
在正式批量貼片前，需要進行“首件檢測”。
即通過貼片機先貼裝一塊PCB樣板，然后送至AOI（自動光學檢測儀）或人工顯微鏡下檢測：
- 所有元件位置、方向、型號是否正確；
- 是否存在漏貼、偏移、極性反裝等問題。
確認無誤后方可開始批量生產。
6. 上料注意事項與常見問題
在實際SMT貼片加工中，上料環節常見的問題包括：
- 料帶裝反：導致貼片機吸嘴吸取失??；
- Feeder老化或送料不順：容易造成丟料或卡料；
- 標簽錯誤：造成錯料貼裝，影響整批PCB報廢風險；
宏力捷電子在生產中采用智能上料防錯系統與料號掃碼追溯系統，
可有效減少人為上料失誤，保障生產準確率。
三、SMT貼片加工上料的質量控制
上料不僅是操作環節，更是SMT貼片加工品質控制的重要節點。
深圳宏力捷電子在生產中嚴格執行ISO9001質量體系，
每一道上料工序均設有“二次確認”機制，確保：
- 每個Feeder的料號與程序一致；
- 每批次物料都有完整的追溯記錄；
- 生產線設備定期維護、標定。
四、宏力捷電子的SMT貼片加工優勢
- 20余年行業經驗，熟悉多種PCB板材與貼片工藝；
- 配備高速貼片機與全自動上料系統，可實現0201封裝及BGA精密貼裝；
- 一站式服務：從PCB設計、SMT貼片、DIP插件到整機組裝交付；
- 支持客戶來料加工與代料加工，靈活滿足不同訂單需求。
無論您是小批量打樣還是大批量生產，宏力捷都能提供高效、穩定、可靠的SMT貼片加工服務。
五、總結
SMT貼片上料看似簡單，卻是整個SMT貼片加工中極為關鍵的一步。
規范的上料流程和嚴格的質量把控，能有效提高貼裝準確率、降低不良率。
選擇像深圳宏力捷電子這樣擁有多年SMT加工經驗、完善生產體系的廠家，才能確保您的電子產品品質穩定、交期可靠。
