在PCB設計和制造中，小圓孔是常見而重要的元素。它們不僅僅是為了美觀或通風，而是承載著各種功能。本文將深入探討PCB上的小圓孔世界，揭示它們的種類和功能。
PCB上的小圓孔是什么？
PCB上的小圓孔主要分為穿孔（Drilled Holes）和通孔（Via Holes）。這些小孔通過穿透電路板的不同層實現電氣連接，并且還可能用于定位、安裝、散熱和隔離等用途。
PCB小圓孔的種類

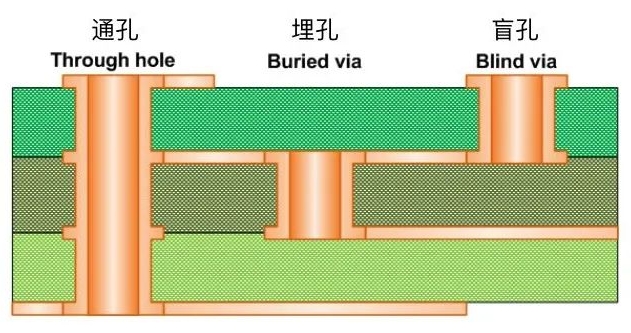

1. 通孔（Via Holes）： 實現電路板不同層之間的電氣連接，包括盲孔、埋孔和通孔。
2. 元件孔（Component Holes）： 用于安裝和固定電子元件的孔，根據元件的封裝類型和引腳設計而定。
3. 定位孔（Fiducial Marks/Tooling Holes）： 用于在制造和組裝過程中精確定位電路板的孔。
4. 散熱孔（Thermal Relief Holes）： 用于改善電路板的散熱性能，特別適用于高功率或高密度的電路設計。
5. 測試孔（Test Points/Probe Points）： 用于制造和測試過程中接觸電路板特定點的孔，方便測試探針接觸。
6. 隔離孔（Isolation Holes）： 用于隔離電路板上不同區域或信號，提高信號完整性。
7. 導通孔（Conduction Holes）： 用于不同導電層之間的電氣連接，確保連接的可靠性。
8. 安裝孔（Mounting Holes）： 用于將電路板固定在其他設備或結構上，通常位于電路板的四周或特定位置。
結語
PCB上的小圓孔承擔著多種重要功能，從電氣連接到定位、散熱和隔離等。它們的多樣性和功能性使得電路板設計更加靈活和可靠。對于PCB設計工程師和制造者來說，充分理解和利用這些小孔的特性至關重要，可以幫助他們?cè)O(shè)計出性能優越、功能完備的電子產品。
