電路板的表面外層通常有三種顏色：金色、銀色、淺紅色。金色最貴，銀色較便宜，淺紅色最便宜。那么，如何通過顏色辨別PCB表面處理工藝呢？接下來深圳PCB制板廠家-宏力捷電子為大家介紹下。
通過顏色辨別PCB表面處理工藝
1、金色
金色是真正的黃金，雖然只有薄薄一層，卻占了電路板成本近10%。用黃金的目的，一是為了方便焊接，二是為了防腐蝕。鍍金層大量應用在電路板的元器件焊盤、金手指、連接器彈片等位置。
2、銀色
銀色的電路板叫噴錫板。在銅的線路外層噴一層錫，有助于焊接。噴錫板，對于已經焊接好的元器件沒什么影響，但是對于長期暴露在空氣中的焊盤，可靠性不夠，長期使用容易氧化銹蝕，導致接觸不良。
3、淺紅色
OSP，有機助焊膜，是有機物不是金屬，價格比噴錫工藝便宜，唯一作用是，在焊接之前保證內層銅箔不會被氧化。焊接加熱的時候，這層膜就揮發掉了。OSP在焊錫的時候能夠把銅線和元器件焊接在一起，但是不耐腐蝕。一塊OSP電路板，暴露在空氣中十來天，就不能焊接元器件了。
深圳宏力捷PCB產品優勢
能量產2層至14層，14-22層可打樣生產。
最小線寬/間距：3mil/3mil BGA間距:0.20MM
成品最小孔徑：0.1mm 尺寸:610mmX1200mm
油墨：日本Tamura、Taiyo、富多肯；
FR4：生益、建滔、海港、宏仁 、國紀、合正、南亞、
(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材）
高頻板：Rogers(羅杰斯)、Taconic、ARLLON；
表面工藝：噴錫、無鉛噴錫、沉金、全板鍍金、插頭鍍金、全板厚金、化學沉錫（銀）、抗氧化（OSP）藍膠、碳油
為什么選擇深圳宏力捷？
1. 實力保障

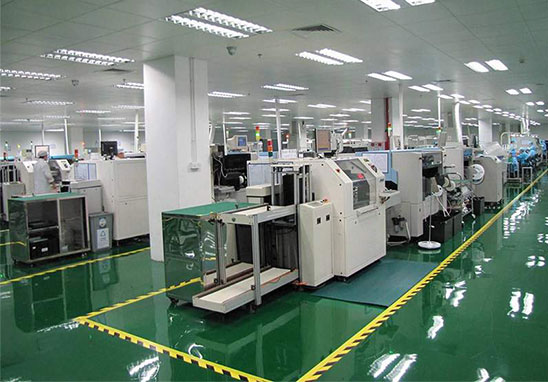

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
